Seri ảnh về máy nén khí trục vít tổ hợp Pegasus TMCP-20A

May Nen Khi Truc Vit To Hop Pegasus

Cùng vớisự phát triển của nghành công nghiệp CNC , máy nén khí trục vít tổ hợp của Pegasus TMCP-20A trở nên phổ biến rộng rãi và bán rất chạy

Dưới đây Công ty TNHH sản xuất máy nén khí Pegasus – Công ty TNHH XNK Thương mại và Dịch vụ Nghĩa Heniken xin giới thiệu chùm seri ảnh về máy nén khí trục vít tổ hợp biến tần 20A

Giới thiệu qua về thông số máy nén TMCP-20A

  • Thương hiệu : Pegasus
  • Model : TMCP-20A
  • Dạng máy : biến tần
  • Lưu lượng : 1.35 m3/p
  • Điện áp : 380V
  • Công suất : 20Hp / 15Kw
  • Áp lực : 16 Bar
  • Tốc độ : 2200 V/p
  • Bảo hành : 1 năm
  • Xuất xứ : Việt Nam
  • Công nghệ : Đài Loan

Thong So May Nen Khi Truc Vit To Hop

Hệ thống các ảnh về máy nén khí trục vít tổ hợp 20A Pegasus

Máy nén khí tổ hợp gồm 3 phần cơ bản :

  • Máy nén khí : Sản xuất khí, đẩy vào bình
  • Bình tích khí : Chứa khí
  • Máy sấy khí : Sấy khí và lọc cho khí tinh khiết 100%

1.Thân bình máy nén khí trục vít TMCP-20A

Thân bình máy nén có tem, đồng hồ, van an toàn, rốn xả nước

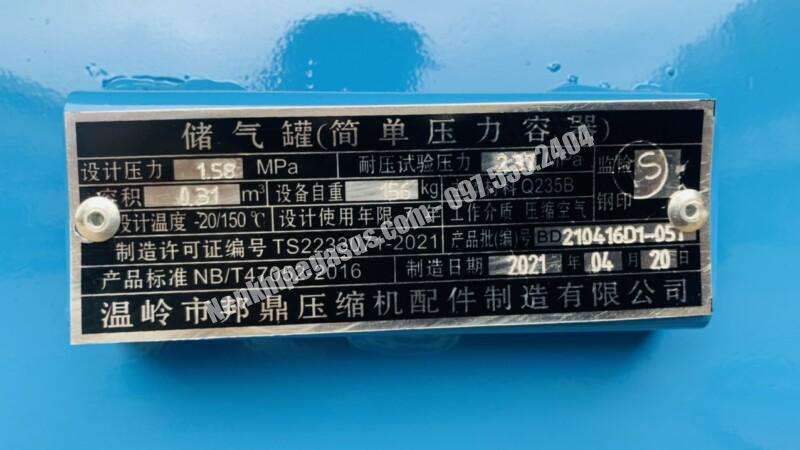

Tem May Nen Khi Truc Vit To Hop 20a
Tem bình đi theo máy nén khí trục vít tổ hợp TMCP-20A

Bình máy nén khí tổ hợp là bình 300L , cân nặng bình 156 Kg. Áp suất làm việc 15.8 Bar. Áp suất thí nghiệm là 23.7 Bar

Binh Chua May Nen Khi To Hop
Thân bình máy tổ hợp dày dặn, chịu được áp suất cao lên tới 16 Bar, chuyên cho nghành cắt CNC

Ron Xa Nuoc Day Binh May Nen Khi To Hop

Rốn xả nước của máy nén khí , xả hết cặn và hơi nước trong quá trình nạp nén

Dong Ho Ap Cao 16 Bar May Nen Khi Truc Vit To Hop

Đồng hồ cao áp của máy nén khí nằm ở trước mặt máy, tay trái

Van An Toan 16 Bar May Nen Khi

Van an toàn làm bằng hợp kim cao cấp. Van được cài áp 17 Bar, sẽ tự động nhảy để đảm bảo áp trong bình và máy

 2. Máy nén khí trục vít

Phần máy nén khí trục vít, ta có thể dễ dàng quan sát thân vỏ và thiết kế bên trong của máy

Máy nén khí trục vít tổ hợp Pegasus TMCP-20A
Máy nén khí trục vít tổ hợp Pegasus TMCP-20A

Vì đây là dòng máy nén khí trục vít biến tần, nên bảng mạch sẽ là bảng cảm ứng IT6000

Man Hinh Cam Ung May Nen Khi Truc Vit Pegasus Cat Cnc

Sau lưng máy là hệ thống đấu điện vào máy . Máy trục vít tổ hợp TMCP 20A, có phần máy đấu điện 3 pha 380V và phần máy sấy điện 1 pha

Dau Dien May Nen Khi Truc Vit To Hop Pegasus

Sau khi đấu điện xong, ta có thể nhìn vào cấu tạo buồng trục vít, thước dầu màu trắng bên tay trái, bên cạnh là hộp điện điều khiển, phía sau là động cơ 15Kw

Cau Tao Ben Trong May Nen Khi Truc Vit To Hop

Bên trên buồng trục vít là những cảnh báo nguy hiểm khi sử dụng. Những lưu ý về điện, va chạm và phòng độc khi bảo dưỡng

Canh Bao May Nen Khi Pegasus

3. Phần sấy của máy trục vít tổ hợp

Phần sấy của máy trục vít gồm phần sấy và 4 cốc lọc

Bo 3 Coc Loc May Nen Khi

Một cốc lọc trước bình – đi kèm với van xả tự động, có nhiệm vụ tách nước , hạn chế hơi nước vào bình . Sau đó khí đi vào bình , vào sấy và qua hệ thống 3 cốc lọc nước. Nhằm đảm bảo khí ra tinh khiết nhất có thể.

Đằng trước mặt là bảng mạch điện 1 pha báo đèn của máy sấy

Bang Mach Dien Tu May To Hop 20a

Bên hông máy sấy là quạt tản nhiệt, làm mát cho máy sấy. Đây là dạng sấy block lạnh nên quạt tản nhiệt cấp gió liên tục . Khác với quạt tản nhiệt của phần trục vít

Quat Tan Nhiet May Nen Khi Truc Vit

Anh That May Nen Khi Cat Cnc

Đường chờ ra của tất cả các máy trục vít 20A đều là van khóa 3/4 – hay còn gọi là chân ren 27
